体视显微镜XTM
产品类别：体视显微镜
产品型号：XTM-1、XTM-2
产品报价：咨询客服
XTM系列单筒连续变倍显微镜，具有工作距离长，成像清晰而平稳，操作方便等特点。适用
于电子工业生产线、印刷线路板的检验。
性能特点
▲ 标准C接头设计，可直接连接摄像仪。
▲ 可选配CCD摄像仪，数码与视频摄像仪，摄影目镜。
▲ XTM-1系列配置外转式镜体。
▲ XTM-2系列配置内转式镜体，可配环形LED照明器。
▲ 物镜可连续变倍，变倍范围 0.7X~4.5X。

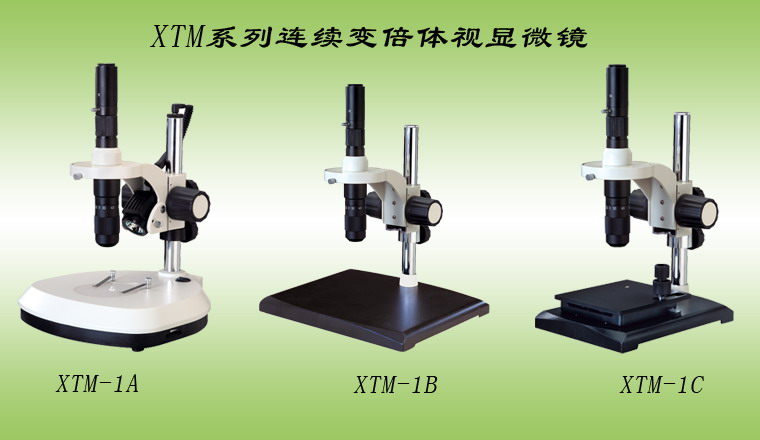

XTM-1系列
XTM-1A
|
XTM-1B
|
XTM-1C
|
|||
|
型号
规格
|
XTM-1A
|
XTM-1B
|
XTM-1C
|
||
| CCD接头 |
1X
|
||||
| 物镜 |
变倍范围0.7X~4.5X
|
||||
| 工作距离 |
88mm
|
||||
| 垂直有效行程 | 10mm≤h<215mm | 10mm≤h<265mm | 10mm≤h<240mm | ||
| 底座尺寸 | 260X290X55mm | 300X240X25mm | 240X180X25(mm) 带移动工作台,台面移动距离42X42(mm) | ||
| 照明方式 |
上光源：12V10W带反光杯卤素灯 亮度可调
下光源：12V10W卤素灯 亮度可调
|
无光源
|
|||
XTM-2系列
XTM-2A
|
XTM-2B
|
XTM-2C
|
|||
|
型号
规格
|
XTM-2A
|
XTM-2B
|
XTM-2C
|
||
| CCD接头 |
1X
|
||||
| 物镜 |
变倍范围0.7X~4.5X
|
||||
| 工作距离 |
88mm
|
||||
| 垂直有效行程 | 10mm≤h<215mm | 10mm≤h<265mm | 10mm≤h<240mm | ||
| 底座尺寸 | 260X290X55mm | 300X240X25mm | 240X180X25(mm) 带移动工作台,台面移动距离42X42(mm) | ||
| 照明方式 |
上光源：12V10W带反光杯卤素灯 亮度可调
下光源：12V10W卤素灯 亮度可调
|
无光源
|
|||
选配件
| 名称 | 类别/技术参数 | 编号 |
| 目镜 | 分划广角目镜 10X(Φ18mm)，格值0.1mm/格 | 1021010 |
| 分划广角目镜 10X(Φ20mm)，格值0.1mm/格 | 1111010 | |
| 目镜接头 | 配分划广角目镜10X(Φ20mm) | 830008 |
| 附加物镜 | 0.3X 工作距离:249mm | 620001 |
| 0.5X 工作距离:152mm | 621001 | |
| 0.75X 工作距离:113mm | 622001 | |
| 1.5X 工作距离:55.5mm | 624001 | |
| 2X 工作距离:40.7mm | 625001 | |
| 照明器 | 8W/90～265V 环形LED照明器工作距离35~200mm | 630001 |
| CCD接头 | 0.35X | 813001 |
| 0.5X | 813002 | |
| 摄像仪 | 摄影目镜带USB输出 | 1096001 |
| 摄影目镜带Video输出 | 1108001 | |
| DV-1带USB和Video输出 | 800001 | |
| DV-2带USB输出 | 800003 | |
| DV-3带Video输出 | 800005 | |
|
CCD 摄像仪 |
800007 |
