体视显微镜XTL
产品类别：体视显微镜
产品型号：XTL-1/XTL-2/XTL-3/XTL-101/XTL-102/XTL-103
放大倍数：7X~45X
产品报价：咨询客服
XTL系列连续变倍体视显微镜是一种成正像显微镜，采用水平式手轮变倍，具有工作
距离长，成像清晰平稳，视场宽阔，操作方便等特点。可广泛应用于文教科研，农林
地质，电子精密机械等行业和部门。
XTL-1系列
 XTL-1A |
 XTL-1B |
 XTL-1C |
|||
|
型号
规格
|
XTL-1A
|
XTL-1B
|
XTL-1C
|
||
| 目镜 |
WF10X (Φ20mm)
|
||||
| 物镜 |
变倍范围0.7X~4.5X
|
||||
| 总放大倍数 |
7X~45X
|
||||
| 视场 |
Φ28.5~Φ4.5
|
||||
| 工作距离 |
88mm
|
||||
| 垂直有效行程 |
25mm<=h<265mm
|
25mm<=h<240mm
|
|||
| 底座尺寸 |
240X180X25mm
|
300X240X25mm
|
240X180X25(mm)带移动工作台,台面移动距离42X42(mm) | ||
注：选购三目镜体时在相应型号后加字母“T”
XTL-2系列
XTL-2
|
 XTL-2A |
||
|
型号
规格
|
XTL-2
|
XTL-2A
|
|
| 目镜 |
WF10X(Φ20mm)
|
||
| 物镜 |
变倍范围0.7X~4.5X
|
||
| 总放大倍数 |
7X~45X
|
||
| 视场 |
Φ28.5~Φ4.5
|
||
| 工作距离 |
88mm
|
||
| 垂直有效行程 |
25mm<=h<265mm
|
25mm<=h<130mm
|
|
| 底座尺寸 |
215X160X60mm
|
||
| 照明方式 |
上光源：12V10W带反光杯卤素灯亮度可调
|
||
注：选购三目镜体时在相应型号后加字母“T”。
XTL-3系列
 XTL-3 |
 XTL-3A |
||
|
型号
规格
|
XTL-3
|
XTL-3A
|
|
| 目镜 |
WF10X(Φ20mm)
|
||
| 物镜 |
变倍范围0.7X~4.5X
|
||
| 总放大倍数 |
7X~45X
|
||
| 视场 |
Φ28.5~Φ4.5
|
||
| 工作距离 |
88mm
|
||
| 垂直有效行程 |
25mm<=h<265mm
|
25mm<=h<130mm
|
|
| 底座尺寸 |
215X160X60mm
|
||
| 照明方式 | 上光源：12V10W带反光杯卤素灯 亮度可调 下光源：12V10W卤素灯 亮度可调 | ||
注：选购三目镜体时在相应型号后加字母“T”。

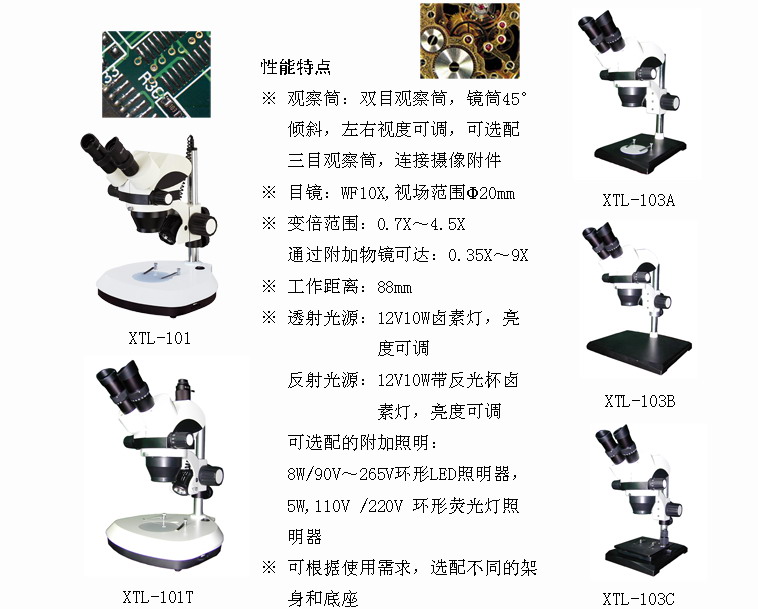

XTL-101,102系列
 XTL-101 |
XTL-102
|
||
|
型号
规格
|
XTL-101
|
XTL-102
|
|
| 目镜 |
WF10X (Φ20mm)
|
||
| 物镜 |
变倍范围0.7X~4.5X
|
||
| 总放大倍数 |
7X~45X
|
||
| 视场 |
Φ28.5~Φ4.5
|
||
| 工作距离 |
88mm
|
||
| 垂直有效行程 |
35mm<=h<215mm
|
35mm<=h<265mm
|
|
| 底座尺寸 |
260X290X55mm
|
300X240X25mm
|
|
| 照明方式 |
上光源：12V10W带反光杯卤素灯 亮度可调
下光源：12V10W卤素灯 亮度可调
|
上光源：12V10W带反光杯卤素灯 亮度可调
|
|
注：选购三目镜体时在相应型号后加字母“T”。
XTL-103系列
XTL-103A
|
XTL-103B
|
XTL-103C
|
|||
|
型号
规格
|
XTL-103A
|
XTL-103B
|
XTL-103C
|
||
| 目镜 |
WF10X (Φ20mm)
|
||||
| 物镜 |
变倍范围0.7X~4.5X
|
||||
| 总放大倍数 |
7X~45X
|
||||
| 视场 |
Φ28.5~Φ4.5
|
||||
| 工作距离 |
88mm
|
||||
| 垂直有效行程 |
35mm<=h<265mm
|
35mm<=h<265mm
|
35mm<=h<240mm
|
||
| 底座尺寸 |
240X180X25(mm)
|
300X240X25mm
|
240X180X25(mm)带移动工作台,台面移动距离42mmX42mm | ||
注：选购三目镜体时在相应型号后加字母“T”。
选配件
| 名称 | 类别/技术参数 | 编号 |
| 目镜 | 广角目镜 WF10X(Φ22mm) | 1062010 |
| 广角目镜 WF15X(Φ15mm) | 1061015 | |
| 广角目镜 WF20X(Φ12mm) | 1060020 | |
| 广角目镜 WF25X(Φ9mm) | 1060025 | |
| 分划广角目镜 10X(Φ20mm)，格值0.1mm/格 | 1111010 | |
| 分划广角目镜 10X(Φ22mm)，格值0.1mm/格 | 1112010 | |
| 镜体 | 三目 | 602003 |
| 三目 | 602004 | |
| 附加物镜 | 0.5X 工作距离:137mm | 621002 |
| 0.75X 工作距离:103mm | 622002 | |
| 1X 工作距离:88mm | 623001 | |
| 1.5X 工作距离:48mm | 624002 | |
| 2X 工作距离:29mm | 625002 | |
| 照明器 | 8W/90～265V 环形LED照明器工作距离35~200mm | 630002 |
| 5W,110V /220V 荧光灯环形照明器 | 630003 | |
| CCD接头 | 0.5X | 813004 |
| 1X | 813005 | |
| 摄像仪 | DV-1带USB和Video输出 | 800001 |
| DV-2带USB输出 | 800003 | |
| DV-3带Video输出 | 800005 |
