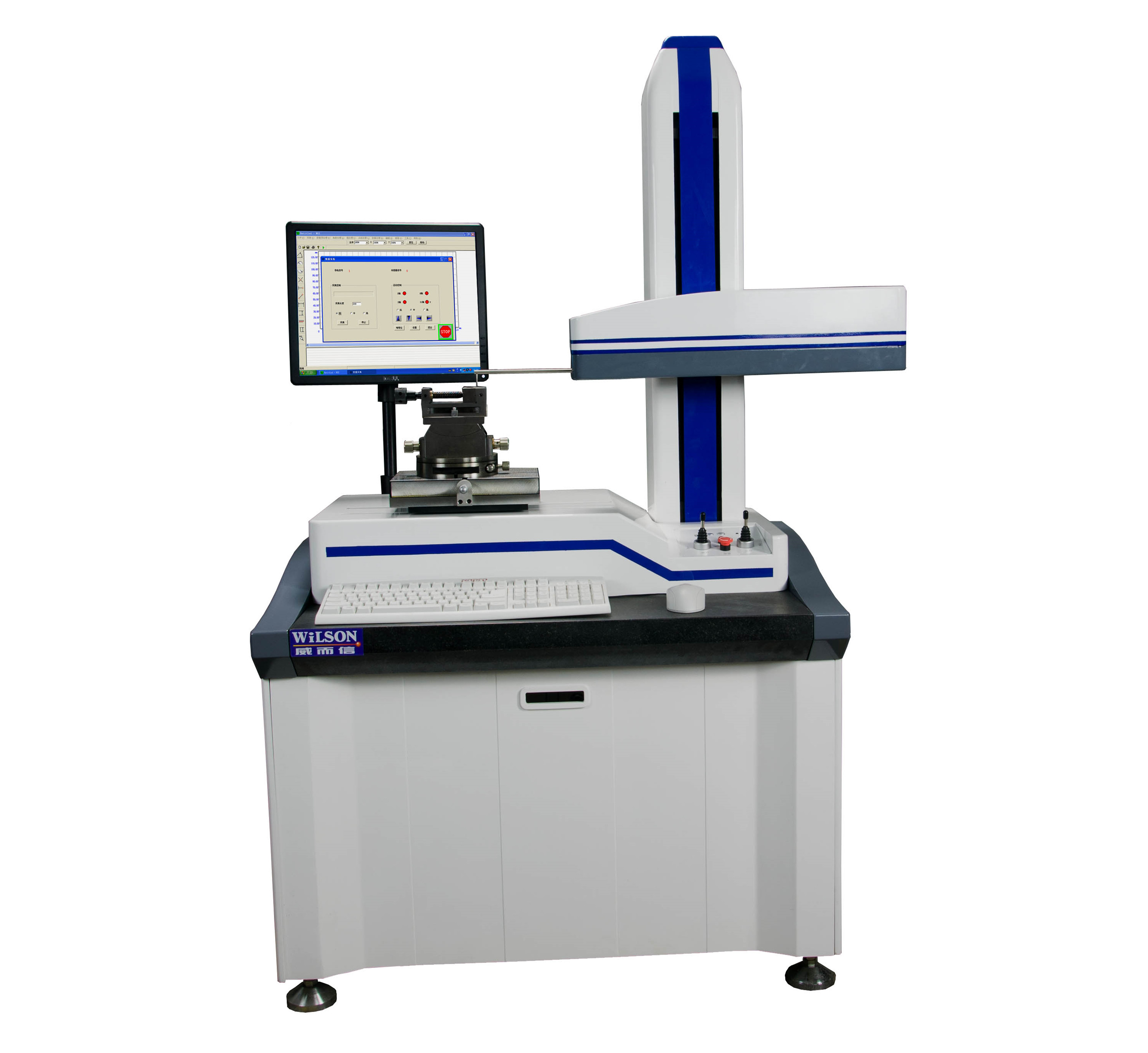

MMD-R150轮廓仪
X量程:150mm
Z1量程:60mm
X轴:±(1+L/300)μm
Z1轴:±(0.8+6H/100) μm
圆度仪/圆柱度仪/轮廓仪 国标与行业标准起草者
| 测量项目 | |
| 测量项目 | 点、直线、圆、部分圆、椭圆、圆弧处理（圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等）、最高点、最低点、距离、角度处理（坐标夹角、直线夹角）、直线度、槽深、槽宽、沟边距、沟心距、水平距、凸度（对数曲线）、轮廓度等参数 |
| 测量范围 | |
| X轴（横导轨） | 150mm |
| Z1轴（传感器） | 60mm |
| Z轴（立柱） | 500mm |
| 测量精度 | |
|
X轴 (L=X轴导轨移动距离) |
±(1+L/300)μm |
|
Z1轴 (H=Z1轴方向测量高度) |
±(0.8+6H/100) μm |
| X轴水平臂 | |
| 直线度 | 1.5μm/150mm |
| 光栅分辨率 | 0.05μm |
| 光栅产地 | 进口 |
| Z1轴传感器 | |
| 分辨率 | 0.02μm |
| 传感器类型 | 光栅传感器 |
| 产地 | 进口 |
| 移动方向 | 前/后 双方向 |
| 测力 | 0.5-6g |
| 测针针尖 | 硬质合金 R：0.05mm、0.01mm |
| 爬坡角度 | 上升77度 下降88度 |
| 速度 | |
| 测量速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定义） |
| 定位速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定义） |
| 图形放大/缩小 | |
| 图形放大 | 可任意缩小、放大 |
| 综合调整台 | |
| 综合调整台 |
X轴水平倾斜调整范围：±30° Y轴方向调整范围：±7.5mm Z轴回转可调360度（带微调装置） |
| 安装要求 | |
| 电源 | 220-240V AC, 50HZ，单独地线；最大功率消耗450W |
| 压缩空气 | 纯净压缩空气：气压0.4MP，消耗0.1m3 /min （气源供给0.6MP，0.25m3 /min以上） |
| 环境要求 | 工作温度：10°-30°（常温）；湿度20-80%RH（无结露），良好地线，无明显振源 |
圆度仪 轮廓仪 厂家直销 多系列可供选择：参数详询客服
