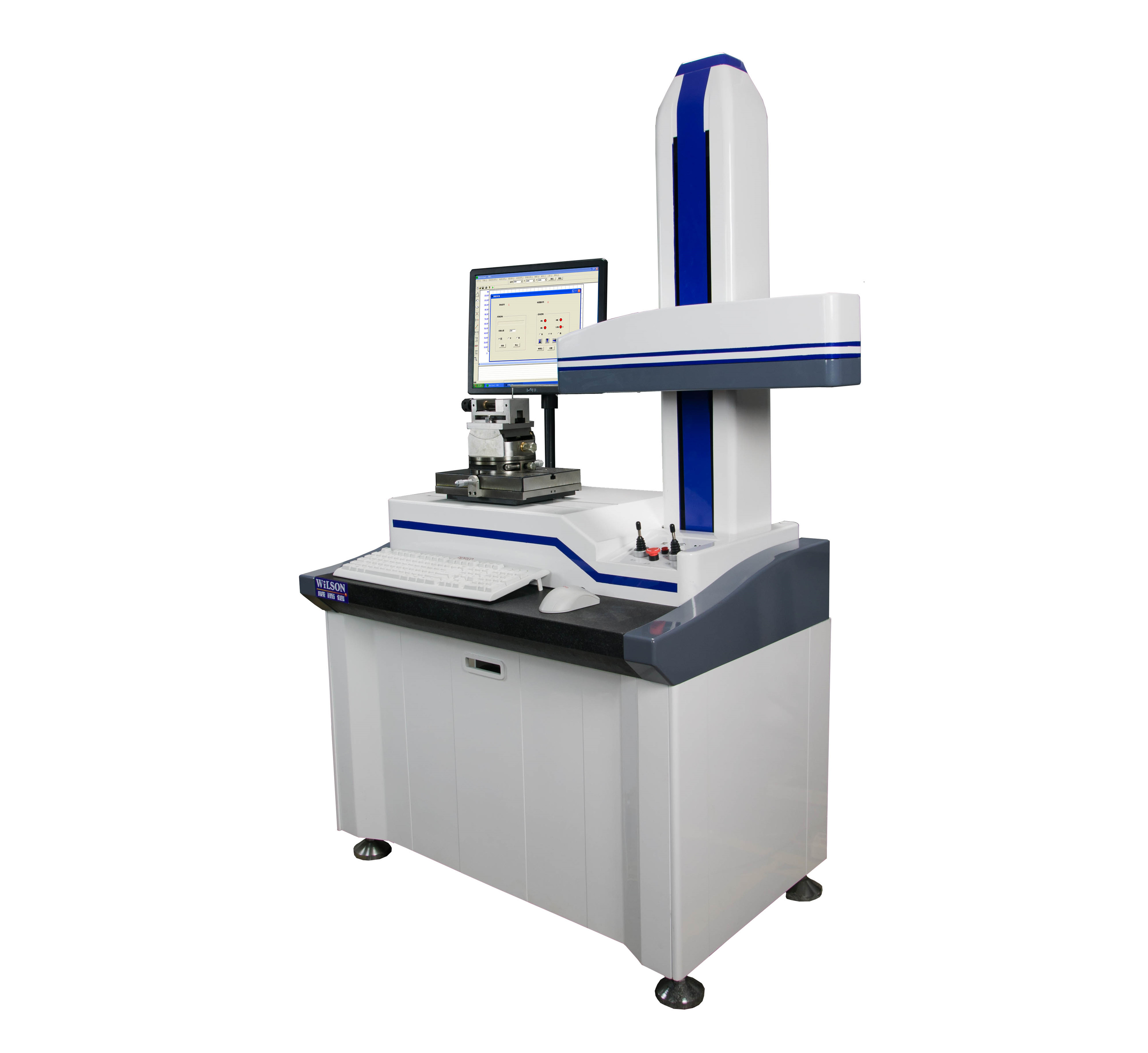

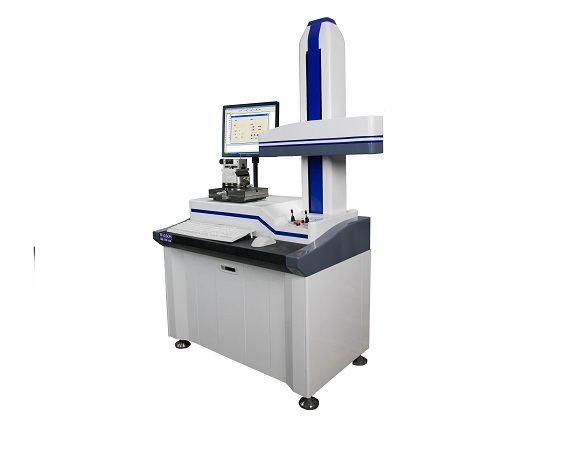

威尔信高精度MMD-R100D轮廓仪

X量程:100mm
Z1量程:50mm
X轴:±(1.2+L/300)μm
Z1轴:±(1+8H/100) μm












圆度仪/圆柱度仪/轮廓仪 国标与行业标准起草者
测量项目
测量项目 点、直线、圆、部分圆、椭圆、圆弧处理(圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等)、最高点、最低点、距离、角度处理(坐标夹角、直线夹角)、直线度、槽深、槽宽、沟边距、沟心距、水平距、凸度(对数曲线)、轮廓度等参数
测量范围
X轴(横导轨) 100mm
Z1轴(传感器) 50mm
Z轴(立柱) 400mm
测量精度
X轴
(L=X轴导轨移动距离)
±(1.2+L/300)μm
Z1轴
(H=Z1轴方向测量高度)
±(1+8H/100) μm
X轴水平臂
直线度 1.2μm/100mm
光栅分辨率 0.05μm
光栅产地 进口
Z1轴传感器
分辨率 0.02μm
传感器类型 光栅传感器
产地 进口
移动方向 前/后 双方向
测力 0.5-6g
测针针尖 硬质合金 R:0.05mm、0.01mm
爬坡角度 上升77度 下降88度
速度
测量速度 0.1mm/s,0.2mm/s,0.5mm/s(自定义)
定位速度 0.1mm/s,0.2mm/s,0.5mm/s(自定义)
图形放大/缩小
图形放大 可任意缩小、放大
综合调整台
综合调整台 X轴水平倾斜调整范围:±30°
Y轴方向调整范围:±7.5mm
Z轴回转可调360度(带微调装置)
安装要求
电源 220-240V  AC, 50HZ,单独地线;最大功率消耗450W
压缩空气 纯净压缩空气:气压0.4MP,消耗0.1m3 /min (气源供给0.6MP,0.25m3 /min以上)
环境要求 工作温度:10°-30°(常温);湿度20-80%RH(无结露),良好地线,无明显振源

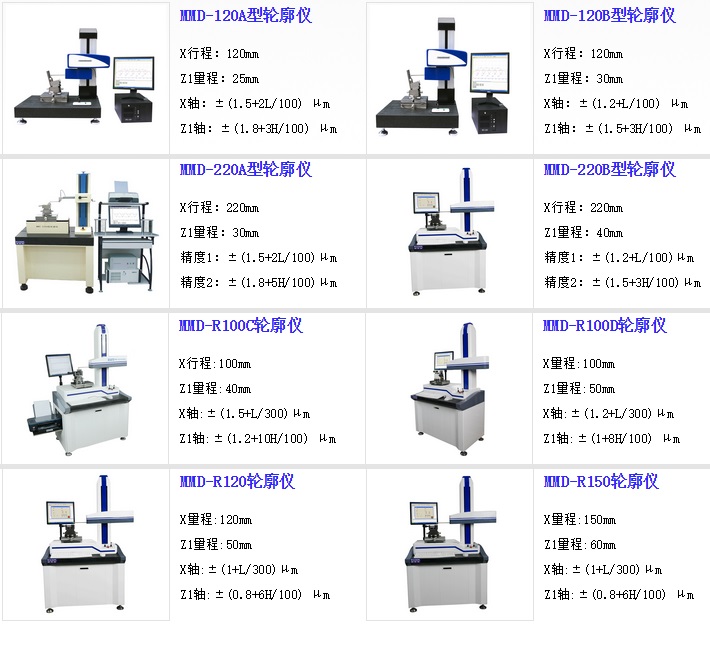

圆度仪 轮廓仪 厂家直销 多系列可供选择:参数详询客服
