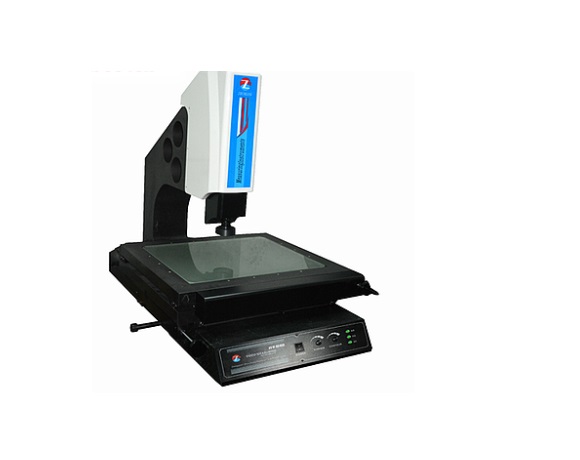

大行程二次元影像测量仪KVM-5040
产品简介：是一款手动非接触式二次元（若想进行接触式测量，可加配测头系统），简单易用，源自杰出的自动影像仪软硬件技术，配备了业界功能最完善的手动影像测量软件，可对点、线、圆、弧等元素实现精准测量，并具有强大的报表输出功能，相较于传统意义上的测量投影仪更适用于种类多、小批量的产品复杂的二维测量，广泛地应用于模具、机械、电子以及其他精密五金等行业。
产品简介：是一款手动非接触式二次元（若想进行接触式测量，可加配测头系统），简单易用，源自杰出的自动影像仪软硬件技术，配备了业界功能最完善的手动影像测量软件，可对点、线、圆、弧等元素实现精准测量，并具有强大的报表输出功能，相较于传统意义上的测量投影仪更适用于种类多、小批量的产品复杂的二维测量，广泛地应用于模具、机械、电子以及其他精密五金等行业。
仪器特点：
◆00级高精度的花岗石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性；
◆叁层高精度高强度球铁移动工作台，经过真空消除应力处理，精密研磨，稳定性精度极好；
◆业界顶尖的达克罗工艺处理技术，相较于传统的电镀更耐锈蚀；
◆台湾精密V型导轨，采用特殊材料保持架，移动静音，实现高精度、平稳的直线运动，从而保证仪器精度；
◆精密的传动装备设计，打开开速移动开关，可实现快速移动；
◆高清晰度镜头和高分辨率CCD,实现产品高清晰度测量；
◆控制面板集成了X、Y、Z轴的清零按键，更加便利与人性化；
◆测量数据可导入Word、Excel、AutoCAD；
二次元技术参数：
仪器特点：
◆00级高精度的花岗石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性；
◆叁层高精度高强度球铁移动工作台，经过真空消除应力处理，精密研磨，稳定性精度极好；
◆业界顶尖的达克罗工艺处理技术，相较于传统的电镀更耐锈蚀；
◆台湾精密V型导轨，采用特殊材料保持架，移动静音，实现高精度、平稳的直线运动，从而保证仪器精度；
◆精密的传动装备设计，打开开速移动开关，可实现快速移动；
◆高清晰度镜头和高分辨率CCD,实现产品高清晰度测量；
◆控制面板集成了X、Y、Z轴的清零按键，更加便利与人性化；
◆测量数据可导入Word、Excel、AutoCAD；
二次元技术参数：
|
型号 |
KVM-5040 |
|
|
X、Ｙ轴测量行程 |
500*400mm |
|
|
Z轴行程 |
200mm调焦及辅助测量(可加装精密测头做3D测量) |
|
|
传动形式 |
X、Y轴光杆传动，Z轴手轮传动 |
|
|
玻璃台尺寸 |
550*450 mm |
|
|
工作台尺寸 |
650*550 mm |
|
|
外部尺寸 |
1305×725×970 mm |
|
|
重量 |
430kg |
|
|
承重 |
40kg |
|
|
测量精度 |
X.Y坐标示值误差≤(3+L/150)μm |
|
|
光栅尺 |
0.5μm分辨率 |
|
|
导轨 |
采用直线预载荷高精度导轨，最优化交叉导轨负载布局，抗角摆能力强，阻力小、磨损小 |
|
|
图像传感器 |
高分辨率1/3 "CCD摄像机 |
|
|
光源 |
轮廓光 |
LED冷光源 平行光 可调 |
|
表面光 |
LED冷光源 256级 可调 |
|
|
光学镜头 |
0.7～4.5X连续变焦物镜 |
|
|
放大倍率 |
26.6～171X 另有2X与0.5X可选 |
|
|
物方视场 |
8.1mm～1.3mm |
|
|
软件 |
专业2.5D测量软件 |
|
|
工作距离 |
90mm |
|
|
保修期 |
一年质保 |
|
|
服务承诺 |
24小时上门 |
|
|
工作环境 |
温度25℃±5℃，温度变化<5℃/hr，湿度30～80% |
|
|
电源 |
220V/50Hz/3A |
|
应用行业：
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量对象：
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
测量元素：
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
定制服务：
可按用户产品进行各种测量行程的手动机与自动机定制
二次元影像测量仪生产厂家直销 多种系列行程可供选择：可按客户需要量身定做 详询客服
2.5次元影像测量仪 二次元影像测量仪+探针
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量对象：
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
测量元素：
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
定制服务：
可按用户产品进行各种测量行程的手动机与自动机定制
二次元影像测量仪生产厂家直销 多种系列行程可供选择：可按客户需要量身定做 详询客服
2.5次元影像测量仪 二次元影像测量仪+探针
