高性价比二次元影像测量仪

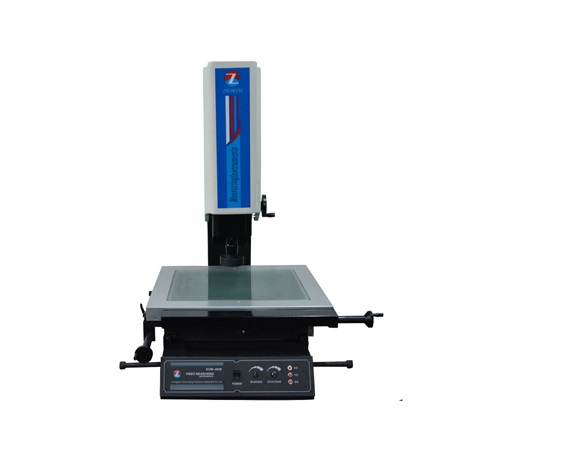

产品简介:KVM是一款手动非接触式二次元测量仪(若想进行接触式测量,可加配测头系统),简单易用,源自杰出的自动影像仪软硬件技术,配备了业界功能最完善的手动影像测量软件,可对点、线、圆、弧等元素实现精准测量,并具有强大的报表输出功能,相较于传统意义上的测量投影仪更适用于种类多、小批量的产品复杂的二维测量,广泛地应用于模具、机械、电子以及其他精密五金等行业。









产品简介:KVM是一款手动非接触式二次元测量仪(若想进行接触式测量,可加配测头系统),简单易用,源自杰出的自动影像仪软硬件技术,配备了业界功能最完善的手动影像测量软件,可对点、线、圆、弧等元素实现精准测量,并具有强大的报表输出功能,相较于传统意义上的测量投影仪更适用于种类多、小批量的产品复杂的二维测量,广泛地应用于模具、机械、电子以及其他精密五金等行业。
仪器特点:
◆00级高精度的花岗石底座和立柱,保证了高强度,耐腐蚀,极高的稳定性;
◆叁层高精度高强度球铁移动工作台,经过真空消除应力处理,精密研磨,稳定性精度极好;
◆业界顶尖的达克罗工艺处理技术,相较于传统的电镀更耐锈蚀;
◆台湾精密V型导轨,采用特殊材料保持架,移动静音,实现高精度、平稳的直线运动,从而保证仪器精度;
◆精密的传动装备设计,打开开速移动开关,可实现快速移动;
◆高清晰度镜头和高分辨率CCD,实现产品高清晰度测量;
◆控制面板集成了X、Y、Z轴的清零按键,更加便利与人性化;
◆测量数据可导入Word、Excel、AutoCAD;
二次元测量仪技术参数:

KVM系列手动影像仪

型号

2010

3020

4030

5040

行程(mm)

X

200

300

400

500

Y

100

200

300

400

Z

200(最大400)

200(最大400)

200(最大400)

200(最大400)

外形尺寸(mm)

550X510 X950

750x510x1000

980X600X1020

1305x725x970

工作台大小(mm)

355X255

455X355

555X455

706X606

机台重量

160kg

240kg

360kg

430kg

工作台承重(kg)

20kg

30kg

35kg

40kg

光栅尺分辨率

1μm

测量精度

XY(3.0 + L / 150)μm

控制方式

手动

镜头

0.75X-4.5X手动连续变倍定格镜头(配1X镜管)

0.75X-4.5X手动连续变倍定格镜头(配0.5X镜管)

摄像机

高解析1/3 ” 彩色进口CCD摄像机

光源

轮廓光

LED冷光源,亮度连续可调

表面光

LED冷光源,亮度连续可调

放大倍率

33X-195X/16.5X-97.5X

工作距离

90mm

电源

110-220 V ± 10% ,50 Hz

工作环境

25℃±5℃/湿度45%-85%

应用行业:
机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。
测量对象:
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。
测量元素:
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
定制服务:
可按用户产品进行各种测量行程的手动机与自动机定制
二次元影像测量仪生产厂家直销  多种系列行程可供选择:可按客户需要量身定做     详询客服

2.5次元影像测量仪   二次元影像测量仪+探针
