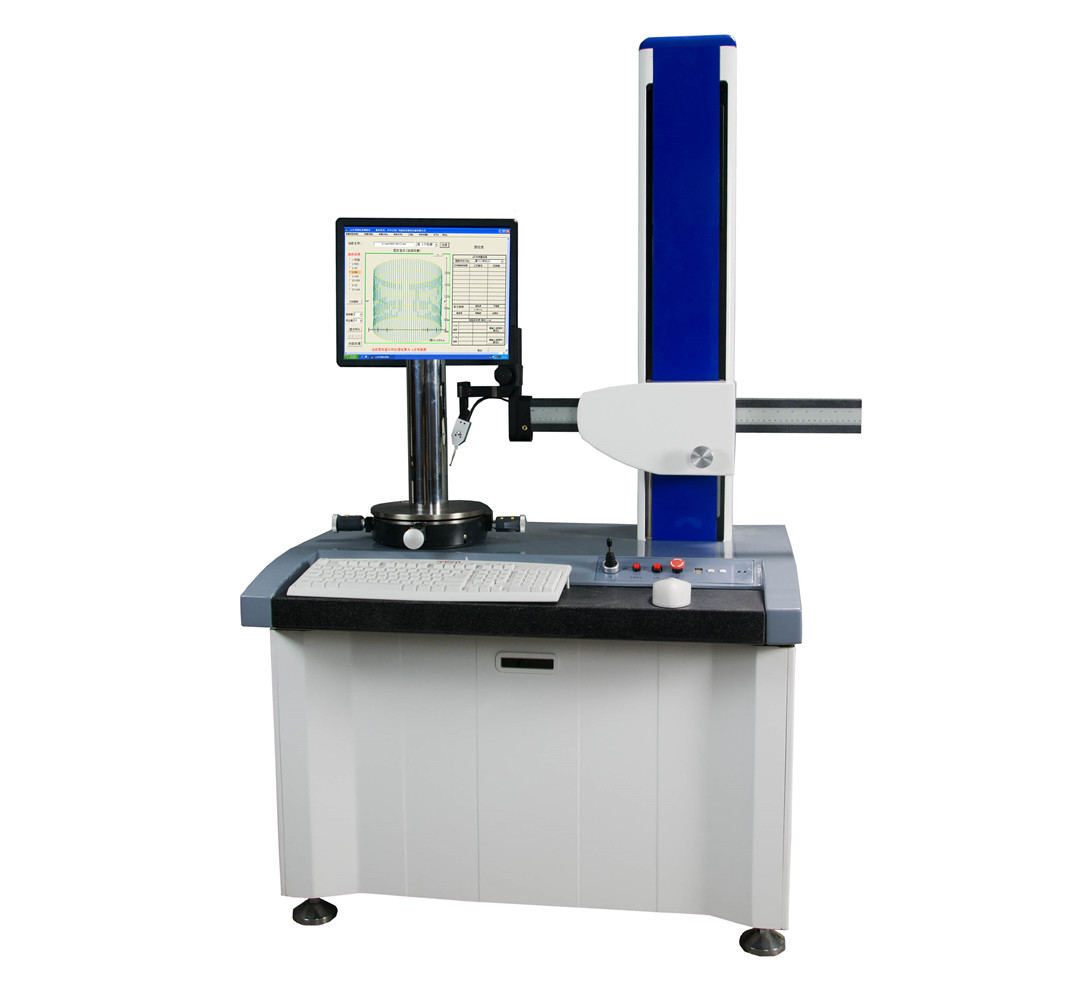

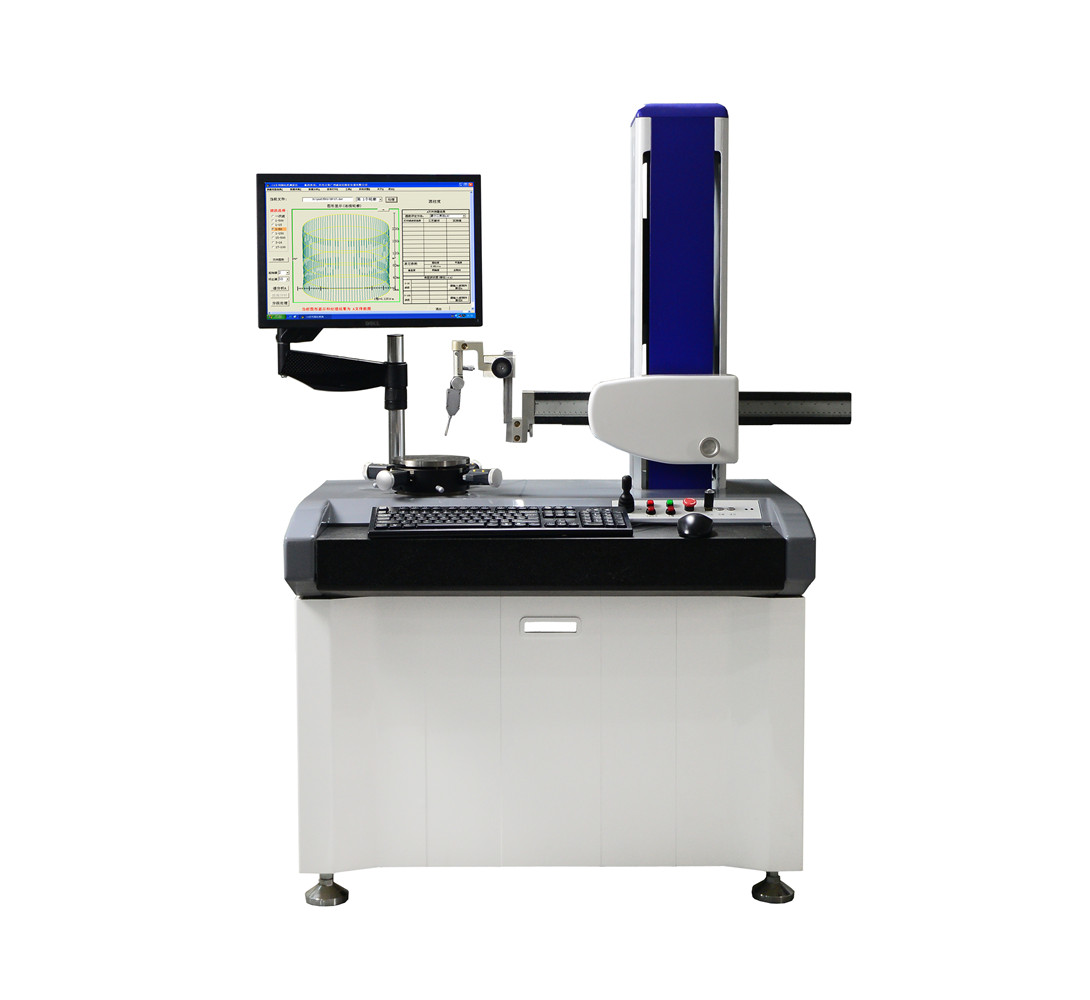

国产CA20圆柱度测量仪
圆度、圆柱度、、同心度、同轴度（多要素）、直线度、垂直度（多要素）、跳动（轴向、径向）、全跳动（轴向、径向）、平面度（多要素）、平行度（多要素），缺口剔除、波纹度、谱分析、波高分析、谐波分析、直径、锥度(垂直、平面)、壁厚偏差
径向:±（0.04+5H/10000）轴向:±（0.04+6X/10000）
承载重量：15Kg
测量直径：φ200mm
仪器参数：
| 测量项目 | |||
| 测量项目 | 圆度、圆柱度、、同心度、同轴度（多要素）、直线度、垂直度（多要素）、跳动（轴向、径向）、全跳动（轴向、径向）、平面度（多要素）、平行度（多要素），缺口剔除、波纹度、谱分析、波高分析、谐波分析、直径、锥度(垂直、平面)、壁厚偏差 | ||
| 测量范围 | |||
| 最大测量直径 | φ200mm | ||
| 最大测量高度 | 280mm | ||
| 承载重量 | 15Kg | ||
| 主轴精度 | |||
|
主轴径向误差 H=到工作台高度 |
±(0.04+5H/10000)μm | ||
|
主轴轴向误差 X=到主轴中心距离 |
±(0.04+6X/10000)μm | ||
| 工作台 | |||
| 台面直径 | φ150mm | ||
| 调整范围 | 调偏心±2mm ; 调水平±1° | ||
| 回转直径 | φ200mm | ||
| 旋转速度 | 0-12转/分 | ||
| Z轴（立柱） | |||
| 直线度（窄范围） | 0.8μm/100mm | ||
| 直线度（全范围） | 1.0μm/200mm | ||
| 光栅分辨率 | 无 | ||
| 回转轴线与Z轴导轨平行度 | |||
|
回转轴线与 Z轴导轨平行度 |
2μm /250mm(母线基准) | ||
| 水平臂（横导轨） | |||
| 移动精度 | 2μm/150mm | ||
| 水平移动距离 | 140mm | ||
| 光栅分辨率 | 无 | ||
| 传感器 | |||
| 量程 | 500μm (半径差) | ||
| 分辨率 | 0.005μm | ||
| 测针形状 | 2mm宝石球测头（有更多直径可选择） | ||
| 测力 | 1-12g | ||
| 数据采集 | |||
| 数据采集 | 3600点/周（国际通用） | ||
| 放大倍率 | |||
| 放大倍率 | 20万倍 自动 | ||
| 评定方法 | |||
| 评定方法 |
LSC（最小二乘法）、 MZC（最小区域法）、 MIC（最大内切圆法）、 MCC（最小外接圆法） |
||
| 滤波值 | |||
| 滤波值 | 1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100 upr | ||
| 数据分析处理 | |||
| 频谱分析 | 分析不同频率成分的幅值 | ||
| 异常数据剔除 | 手动或自动剔除异常数据，如毛刺、孔及凸点等 | ||
| 文件管理 | 测量数据自动保存，可删除 | ||
| 数据打印 | 可选用单个或多个测量结果同页打印模式 | ||
| 安装要求 | |||
| 电源 | 220-240V AC, 50HZ，单独地线；最大功率消耗450W | ||
| 压缩空气 | 纯净压缩空气：气压0.4MP，消耗0.1m3 /min （气源供给0.6MP，0.25m3 /min以上） | ||
| 环境要求 | 工作温度：10°-30°（常温）；湿度20-80%RH（无结露），良好地线，无明显振源 |
