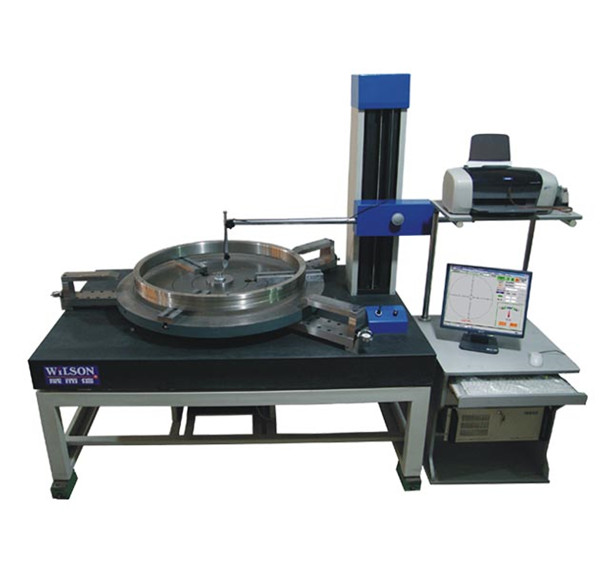

DTP-4000A圆度测量仪
可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等
径向:±(0.035+5H/10000) 轴向:±(0.03+6X/10000) 承载重量:100Kg 测量直径:φ500mm
-
仪器描述：
| 测量项目 | |
| 测量项目 | 可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等 |
| 测量范围 | |
| 最大测量直径 | φ500mm |
| 最大测量高度 | 650mm |
| 承载重量 | 100Kg |
| 主轴精度 | |
|
主轴径向误差 H=到工作台高度 |
±(0.035+5H/10000)μm |
|
主轴轴向误差 X=到主轴中心距离 |
±(0.03+6X/10000)μm |
| 工作台 | |
| 台面直径 | φ260mm |
| 调整范围 | 调偏心±2mm ; 调水平±1° |
| 回转直径 | φ500mm |
| 旋转速度 | 0-12转/分 |
| 水平臂（横导轨） | |
| 水平移动距离 | 200mm |
| 移动速度 | 0.5-6mm/S或手动 |
| 传感器 | |
| 量程 | 500μm (半径差) |
| 分辨率 | 0.005μm |
| 测针形状 | 2mm宝石球测头（有更多直径可选择） |
| 测力 | 1-12g |
| 数据采集 | |
| 数据采集 | 14400点/周（国际通用） |
| 放大倍率 | |
| 放大倍率 | 20万倍 自动 |
| 评定方法 | |
| 评定方法 |
LSC（最小二乘法）、 MZC（最小区域法）、 MIC（最大内切圆法）、 MCC（最小外接圆法） |
| 滤波值 | |
| 滤波值 | 1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100 upr |
| 数据分析处理 | |
| 频谱分析 | 分析不同频率成分的幅值 |
| 异常数据剔除 | 手动或自动剔除异常数据，如毛刺、孔及凸点等 |
| 文件管理 | 测量数据自动保存，可删除 |
| 数据打印 | 可选用单个或多个测量结果同页打印模式 |
| 安装要求 | |
| 电源 | 220-240V AC, 50HZ，单独地线；最大功率消耗450W |
| 压缩空气 | 纯净压缩空气：气压0.4MP，消耗0.1m3 /min （气源供给0.6MP，0.25m3 /min以上） |
| 环境要求 | 工作温度：10°-30°（常温）；湿度20-80%RH（无结露），良好地线，无明显振源 |
