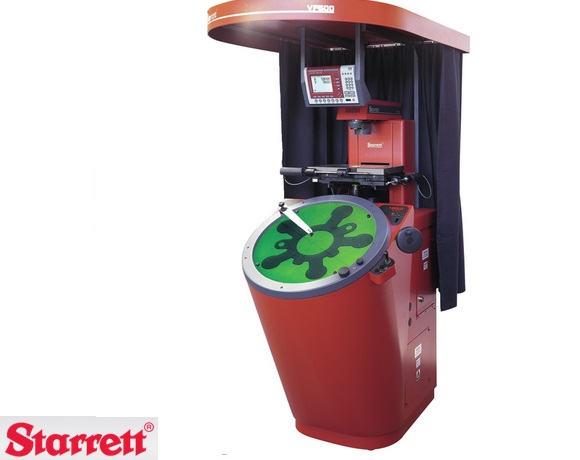

VF600立式落地型测量投影仪配有24"大型显示器，X轴和Y轴行程分别为8"和4"（可选电动型），配备16" x 9"台面、可容纳3块透镜的透镜转动架、测量精度可达1'的Q轴数字量角器，可选配功能强大的Quadra-Chek或MetLogix软件控制系统和CNC控制器。 经过时间检验且具备高成本效益的非接触式测量解决方案。 该系列测量投影仪简单易用，且具备卓越的测量范围和性能，可满足各种不同的三维尺寸检测应用和复杂的测量要求。 测量投影仪的核心是精密镜头、出色的照明系统和高精度的工作台，它们共同确保了明亮、清晰的图像和卓越的精度。 立式测量系统非常适合用于测量放置在工作台玻璃插件上的挠性或柔软零件（塑料材质的薄冲压件或电子元件）。







     VF600立式落地型测量投影仪配有24"大型显示器，X轴和Y轴行程分别为8"和4"（可选电动型），配备16" x 9"台面、可容纳3块透镜的透镜转动架、测量精度可达1'的Q轴数字量角器，可选配功能强大的Quadra-Chek或MetLogix软件控制系统和CNC控制器。 经过时间检验且具备高成本效益的非接触式测量解决方案。 该系列测量投影仪简单易用，且具备卓越的测量范围和性能，可满足各种不同的三维尺寸检测应用和复杂的测量要求。 测量投影仪的核心是精密镜头、出色的照明系统和高精度的工作台，它们共同确保了明亮、清晰的图像和卓越的精度。 立式测量系统非常适合用于测量放置在工作台玻璃插件上的挠性或柔软零件（塑料材质的薄冲压件或电子元件）。

VF600 立式投影仪主要性能及技术参数：

（1）坚固的全金属结构
（2）屏幕直径600mm
（3）工作台台面为400×225mm, 行程200×100mm, 工件承载能力为30公斤，在各轴上均有微调，无反冲力，在X轴上配有快速移动的机械装置。有标准工作台和重载工作台可选
（4）可选马达控制或CNC控制工作台
（5）轮廓照明配置：冷却风扇,可选则的强/弱照明，黄/绿滤光镜头
（6）表面照明配置：双臂光纤照明
（7）测量系统配置：0.0001mm分辨率的德国Heidenhain光栅尺
（8）控制系统配置： Quadra-chek QC221. 供应商：美国Metronics公司，世界的控制器供应商。其控制器广泛为世界各国测量设备生产商所采用。可配备自动寻边器， 可用于自动采点。＊有中文操作界面可选。
（9）镜头供应商：SILL OPTICALS，德国
（10）镜头放大倍率误差：轮廓放大倍率误差：0.05%,表面放大倍率误差：0.08%， 为同行
（11）测量精度：2.5+L/100um
（12）镜头的可选范围：×10,×20,×25,×31.25,×50,×100
（13）电源配置：110/120/230/240/250V.AC 50/60Hz  5A
