2系列防水型指示表
锁紧装置和测杆提升杆(选件)可装在左侧或右侧,这些零件可轻易组装而不需要借助工具。
·高强度淬火不锈钢心轴,适于高强度测量。
·硬质合金测头。
·表蒙采用加硬图层具有良好的高度防划和耐化学腐蚀性能。
指针式指示表
高质量/高精度/高可靠性的比较测量工具

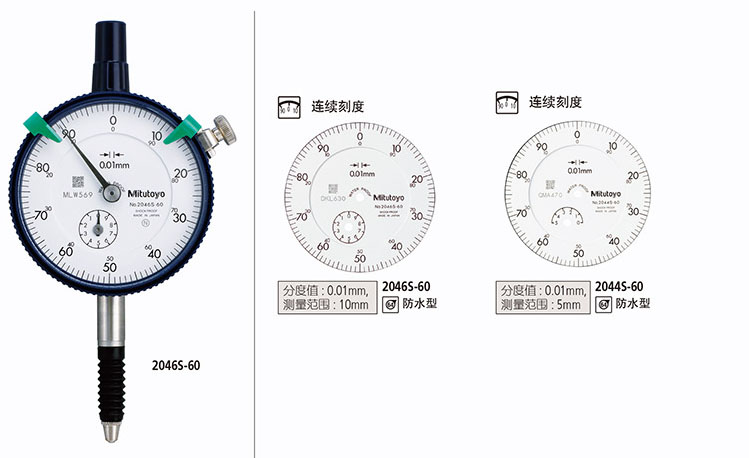

2系列—防水型,0.01mm&0.001mm分度值
·锁紧装置和测杆提升杆(选件)可装在左侧或右侧,这些零件可轻易组装而不需要借助工具。
·高强度淬火不锈钢心轴,适于高强度测量。
·硬质合金测头。
·表蒙采用加硬图层具有良好的高度防划和耐化学腐蚀性能。

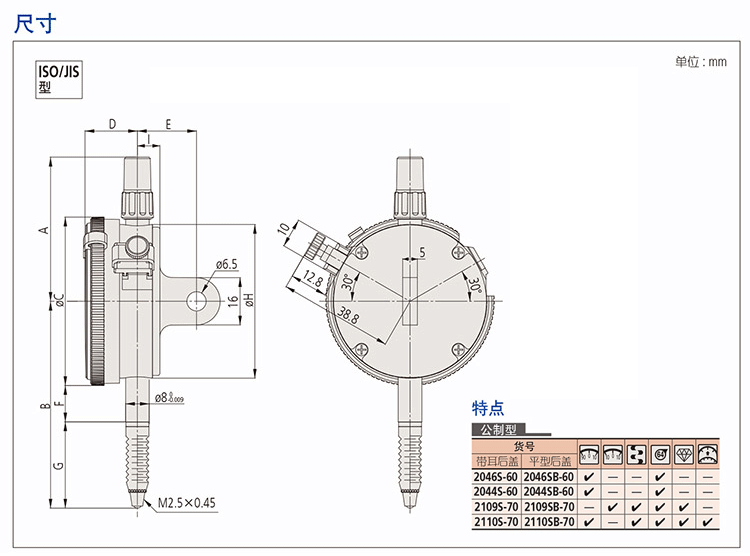

货号 | A | B | C | D | E | F | G | H | I |
2046S-60 | 48.8 | 70 | 57 | 17.7 | 20 | 12.3 | 29.2 | 52 | 7.6 |
2044S-60 | 48.8 | 70 | 57 | 17.7 | 20 | 12.3 | 29.2 | 52 | 7.6 |
2109S-70 | 48.8 | 65.3 | 57 | 17.7 | 20 | 12.3 | 24.5 | 52 | 7.6 |
2110S-70 | 48.8 | 67.5 | 57 | 17.7 | 20 | 12.3 | 26.7 | 52 | 7.6 |
规格
公制型
货号 | 分度值 | 测量范围 (测量范围 / 每 圈行程) | 精度 | 重复 精度 | 表盘 读数值 | 测力 | ||||
带耳后盖 | 平型后盖 | 全程 | 返回 | 1/10 圈 行程 | 1 圈 行程 | |||||
2046S-60 | 2046SB-60 | 0.01mm | 10mm(1mm) | 13µm | 3µm | 5µm | 10µm | 3µm | ±0-100 | 2.5N以下 |
2044S-60 | 2044SB-60 | 0.01mm | 5mm(1mm) | 12µm | 3µm | 5µm | 10µm | 3µm | ±0-100 | 2.5N以下 |

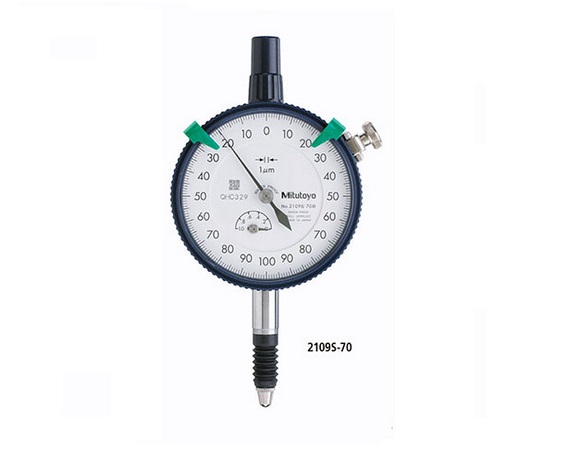

2109S-70 | 2109SB-70 | 0.001mm | 1mm(0.2mm) | 5µm | 2µm | 2µm | 4µm | 0.5µm | 0-100-0 | 2.0N以下 |
2110S-70 | 2110SB-70 | 0.001mm | 1mm(0.1mm) | 5µm | 2µm | 2µm | 4µm | 0.5µm | ±0-100 | 2.0N以下 |
