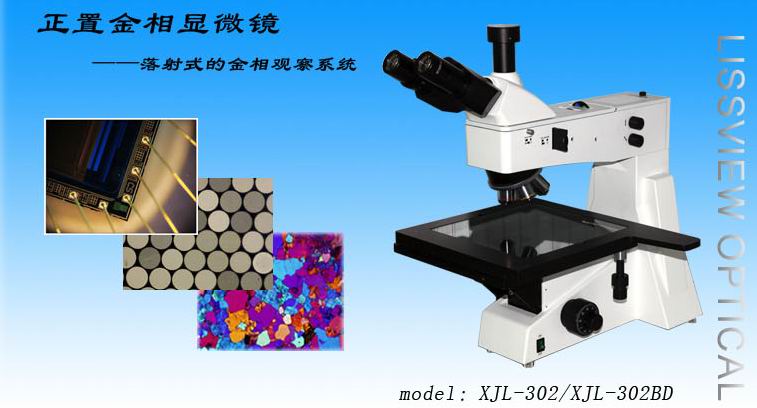

落射式正置金相显微镜XJL-302/302BD
产品类别：正置金相显微镜
产品型号：XJL-302/302BD
放大倍数：50X~800X
落射光源：XJL-302, 6V30W卤素灯，亮度可调
XJL-302BD, 12V50W卤素灯，亮度可调
产品报价：咨询客服
XJL-302/302BD正置金相显微镜适用于对不透明物体的显微观察。采用优良的无限远光学系统
性主体，充分体现了显微操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒
适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研
究的理想仪器。
标准配置
|
技术规格
|
|||
|
目镜
|
大视野 WF10X(视场数Φ22mm)
|
||
|
无限远平场消色差物镜
|
XJL-302
（配明场物镜）
|
PL L5X/0.12 工作距离：26.1 mm
|
|
|
PL L10X/0.25 工作距离：20.2 mm
|
|||
|
PL L20X/0.40 工作距离：8.80 mm
|
|||
|
PL L50X/0.70 工作距离：3.68 mm
|
|||
|
PL L80X/0.80 工作距离：1.25 mm
|
|||
|
XJL-302BD
（配明/暗场物镜）
|
PL L5X/0.12 BD 工作距离：8.05mm
|
||
|
PL L10X/0.25 BD 工作距离：7.86mm
|
|||
|
PL L20X/0.40 BD 工作距离：7.23mm
|
|||
|
PL L50X/0.70 BD 工作距离：1.75mm
|
|||
|
PL L80X/0.80 BD 工作距离：0.80mm
|
|||
|
目镜筒
|
三目镜30˚倾斜, 可100%通光摄影
|
||
|
落射照明系统
|
XJL-302
|
6V30W卤素灯，亮度可调
|
|
|
XJL-302BD
|
12V50W卤素灯，亮度可调
|
||
|
内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器
|
|||
|
调焦机构
|
粗微动同轴调焦,带锁紧和限位装置,微动格值:0.7μm
|
||
|
转换器
|
五孔(内向式滚珠内定位)
|
||
|
载物台
|
机械式载物台，外形尺寸：280mmX270mm，移动范围：横向（X）204mm，纵向（Y）204mm
|
||
选配件
|
名称
|
类别/技术参数
|
编号
|
|
|
目镜
|
分划 10X(Φ22mm),格值0.1mm/格
|
1122010
|
|
|
物镜
|
PL L40X/0.60 工作距离:3.98
|
明视场
|
2260140
|
|
PL L60X/0.70 工作距离2.08mm
|
2260360
|
||
|
PL L100X（干式）/0.85 工作距离0.4mm
|
2250111
|
||
|
PL L40X/0.60 BD 工作距离3.0mm
|
明、暗视场
|
2120140
|
|
|
PL L60X/0.70 BD 工作距离1.65mm
|
2120160
|
||
|
PL L100X/0.85 BD 工作距离0.4mm
|
2120111
|
||
|
载物台
|
机械式载物台，外形尺寸:250mmX230mm, 移动范围:154mmX154mm
|
040018
|
|
|
CCD接头
|
0.5X
|
812004
|
|
|
1X
|
812002
|
||
|
0.5X带分划尺,格值0.1mm/格
|
812003
|
||
|
摄像仪
|
DV-1 Video输出(380/520 电视线)，USB输出（42万像素）
|
800001
|
|
|
DV-130 / 300 / 500 /1000(USB输出)
|
800003
|
||
|
DV-3带Video输出(380/520 电视线)
|
800005
|
||
|
数码相机接头
|
CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F)
|
820001
|
|
