一键式测量仪VX3000系列闪测仪
详情咨询客服 13928190502
详细信息
一、产品简介
VX3000系列闪测仪采用双远心高分辨率光学镜头，结合高精度图像分析算法，并融入一键闪测原理。CNC模式下，只需按下启动键，仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，真正实现一键式快速精准测量。

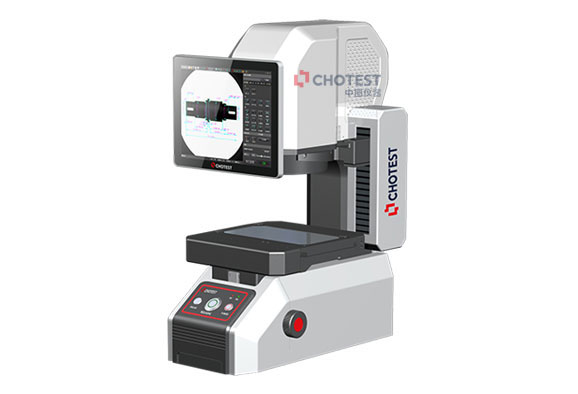

VX3000闪测仪
二、产品优势
传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。 VX3000系列闪测仪将扫清传统测量仪器在检测方面的难题，其优势为：
一键闪测，批量更快
1．任意摆放产品，无需夹具定位，仪器自动识别，自动匹配模板，一键测量；
2．最多可同时测量512个部位；
3．支持CAD图纸导入，一键自动匹配测量；
4．CNC模式下，可快速精确地进行批量测量。
超大视场，效率更高
1. 采用超大镜头，视场高达190mm~230mm；
2. 支持手机中框等大尺寸工件一次测量。
计算精准，稳定可靠
1．高分辨率镜头，1%亚像素图像处理，高精度算法分析；
2．自动对焦，排除人为测量操作干扰，且重复聚焦一致性高；
3．自动识别测量部位，每次都能获得统一稳定的测量结果。
操作简单，轻松无忧
1．任何人都能很快上手，无需复杂培训；
2．简洁的操作界面，任何人都能轻松设定和测量；
3．测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。
功能丰富，自动报表
1．软件分为测量设定、单件测量、CNC测量、自动测量、统计分析五大功能模块；
2．提供多达80种提取分析工具，包括【特征提取】工具（如最值点、中心线、圆弧、峰值圆等），【辅助工具】（如任意点线圆、拟合直线、拟合圆、切线、内切圆等），【智能标注】工具，【形位公差】工具，特殊【应用工具】（如倒角、圆角、节距距离、节距角度、圆径十字、槽孔、螺纹、弹簧、密封圈等）；
3．自动输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。
应用案例
|
华为5G设备配套散热片测量 |
机械零件测量 |
|
汽车零部件快速测量 |
多种工件任意测量 |
|
人体医学材料测量 |
电气行业断路器内外尺寸测量 |
|
机加行业加工件测量 |
三、 技术规格
表1：
|
型号 |
VX3030 |
VX3100 |
VX3200 |
VX3300 |
||
|
图像传感器 |
500万像素CMOS |
|||||
|
显示器 |
机身显示器 |
10.4英寸 LCD显示器（XGA：1024×768） |
||||
|
外接显示器 |
24英寸 LCD显示器（XGA：1920×1080） |
|||||
|
受光镜头 |
双远心镜头 |
|||||
|
照明系统 |
落射系统 |
四分割照明（白光） |
||||
|
透射系统 |
远心透过照明（绿色） |
|||||
|
视野mm |
20×L120 |
Φ100×L200 |
200×200 （4角R50） |
300×200 （4角R50） |
||
|
重复精度μm |
±1μm |
±2μm |
||||
|
测量精度μm |
无拼接*1 |
±2μm |
±5μm |
|||
|
有拼接*2 |
±(4+0.02L) μm |
±(7+0.02L)μm |
||||
|
测量软件 |
VisionX |
|||||
|
显示分辨率 |
0.1μm |
|||||
|
支持触发测头 |
不支持 |
支持 |
||||
|
XY电动座标台 |
X移动范围 |
100mm |
100mm |
100 mm |
200 mm |
|
|
Y移动范围 |
———————————— |
100mm |
||||
|
承重 |
2kg |
2kg |
5kg |
7.5kg |
||
|
Z向移动范围 |
35mm(电动) |
75mm(电动) |
||||
|
外形尺寸(L×W×H) mm |
500×260×635 |
500×260×635 |
500×325×700 |
500×425×700 |
||
|
重量 |
30kg |
31kg |
38kg |
41kg |
||
|
工作电源 |
AC220V/50Hz |
|||||
|
工作环境 |
温度10℃~35℃，湿度30~80%，振动<0.002g，低于15Hz |
|||||
*1 在调焦位置，使用环境温度为+20℃±1.0℃时
*2 在调焦位置，使用环境温度为+20℃±1.0℃时、载物台上搭载重量为1kg以下、L为载物台移动量（mm）
表2：
|
型号 |
VX3030D |
VX3100D |
VX3200D |
VX3300D |
||||
|
图像传感器 |
500万像素CMOS |
|
||||||
|
显示器 |
机身显示器 |
10.4英寸 LCD显示器（XGA：1024×768） |
|
|||||
|
外接显示器 |
24英寸 LCD显示器（XGA：1920×1080） |
|
||||||
|
受光镜头 |
双远心镜头 |
|
||||||
|
照明系统 |
落射系统 |
四分割照明（白光） |
|
|||||
|
透射系统 |
远心透过照明（绿色） |
|
||||||
|
视野mm |
广视野 |
20×L120 |
Φ100×L200 |
200×200 （4角R50） |
300×200 （4角R50） |
|||
|
高精度 |
6×L106 |
Φ25×L125 |
125×125 （4角R12.5） |
225×125 （4角R12.5） |
||||
|
重复精度 |
广视野 |
±1μm |
±2μm |
|||||
|
高精度 |
±0.5μm |
±1μm |
||||||
|
测量精度μm |
无拼接*1 |
广视野 |
±2μm |
±5μm |
||||
|
高精度 |
±1μm |
±2μm |
||||||
|
有拼接*2 |
广视野 |
±(4+0.02L)μm |
±(7+0.02L)μm |
|||||
|
高精度 |
±(2+0.02L)μm |
±(4+0.02L)μm |
||||||
|
测量软件 |
VisionX |
|
||||||
|
显示分辨率 |
0.1μm |
|
||||||
|
支持触发测头 |
不支持 |
支持 |
||||||
|
XY电动座标台 |
X移动范围 |
100mm |
100mm |
200mm |
|
|||
|
Y移动范围 |
———————— |
100mm |
||||||
|
承重 |
2kg |
2kg |
5kg |
7.5kg |
||||
|
Z向移动范围 |
35mm(电动) |
75mm(电动) |
||||||
|
外形尺寸(L×W×H) mm |
500×260×635 |
500×260×720 |
500×325×760 |
500×425×760 |
||||
|
重量 |
30kg |
31kg |
38kg |
41kg |
||||
|
工作电源 |
AC220V/50Hz |
|
||||||
|
工作环境 |
温度10℃~35℃，湿度30~80%，振动<0.002g，低于15Hz |
|
||||||
*1 在调焦位置，使用环境温度为+20℃±1.0℃时
*2 在调焦位置，使用环境温度为+20℃±1.0℃时、载物台上搭载重量为1kg以下、L为载物台移动量（mm）
