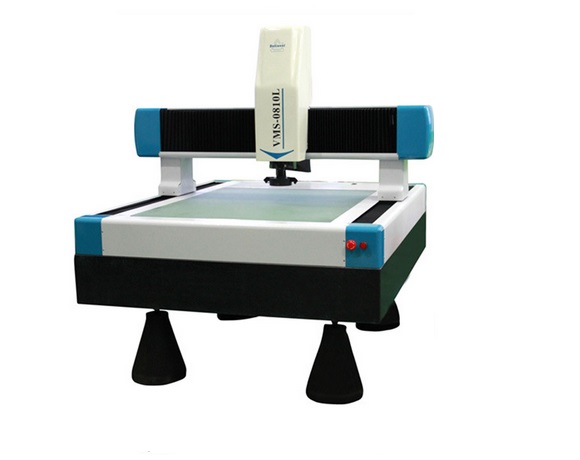

万濠大行程全自动CNC影像测量仪VMS-0810L

1. 自主开发QMS3D软件,可满足客户不同测量需求

2. 具有快速自动对焦、自动寻边,强大的编程和自动测量功能
3. 采用亚像素细分技术,提高边界分辨能力
4. 配置操纵手柄,亦可软件程控
5. SPC数据处理分析,大批量治具测量
6. X、Y、Z三轴伺服控制,定位精度高速度快,运行平稳
7. 采用自主开发的嵌入式模块控制系统,将复杂的控制系统集成于仪器内部,稳定性更高
8. 程控恒流驱动式八区表面冷光光源,可适应复杂的工件测量
9. 可通过激光指示器寻找被测工件的具体位置,快速定位,方便快捷
10. 可配置自动变倍镜头、同轴光镜头、激光位移器、RENISHAW简易探针
11. 采用线性导轨型式,此种仪器无需供气,出货后无需在客户那里进行装调, 可拆下包装后直接使用。
12. 固定式花岗岩工作台及00级花岗岩平台底座,稳定性好,承载量大,精度高,可测量较大、较重零件而不影响仪器精度。
13. 高速进行测量,缩短测量时间。





1. 自主开发QMS3D软件,可满足客户不同测量需求

2. 具有快速自动对焦、自动寻边,强大的编程和自动测量功能
3. 采用亚像素细分技术,提高边界分辨能力
4. 配置操纵手柄,亦可软件程控
5. SPC数据处理分析,大批量治具测量
6. X、Y、Z三轴伺服控制,定位精度高速度快,运行平稳
7. 采用自主开发的嵌入式模块控制系统,将复杂的控制系统集成于仪器内部,稳定性更高
8. 程控恒流驱动式八区表面冷光光源,可适应复杂的工件测量
9. 可通过激光指示器寻找被测工件的具体位置,快速定位,方便快捷
10. 可配置自动变倍镜头、同轴光镜头、激光位移器、RENISHAW简易探针
11. 采用线性导轨型式,此种仪器无需供气,出货后无需在客户那里进行装调, 可拆下包装后直接使用。
12. 固定式花岗岩工作台及00级花岗岩平台底座,稳定性好,承载量大,精度高,可测量较大、较重零件而不影响仪器精度。

13. 高速进行测量,缩短测量时间。
技术规格参数:

参数/机型

VMS-0810L

工作台 玻璃台尺寸(mm)

1170×900

运动行程(mm) 800×1000

X、Y、Z轴数显分辨力

0.5μm

示值误差

E1XY=(3.5+L/200)μm



影像系统



摄像机:1/2”彩色CCD摄像机

0.7~4.5×变焦镜头,总视频放大倍率为20~128×(19.5”显示器,分辨率1440*900)

物方视场:11.1mm~1.7mm

电源:AC 100-240V 50/60Hz; 功率:1800W(不包含电脑)

仪器外形尺寸(L×W×H)

1700×1600×1700

Z轴升降行程(mm) 200
X、Y轴最大速度 400mm/s

仪器重量(Kg)

1900

二次元影像测量仪展厅:


多功能软件:

软件用途:

该系列测量软件是我公司自主开发的多传感器测量应用软件,可以对二维测量的坐标进行可视化分析处理和检测,
也可以使用探针进行三维几何元素测量,
还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业,如手机组件、模具、电子、通信、
机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。

软件特点:

QMS3D
QMS3D-M

(1)提供影像、探针和激光位移器测量功能;
(2)提供多种形式报表功能;
(3)提供治具测量、扫描、影像导航、多种测量和构造方法的功能;
(4)强大灵活的机台控制功能:包括鼠标控制机台运动,镜头自动变倍 、自动对焦及光源控制,提供多种方式控制X、Y、Z轴运动等;
(5)提供方便的像素校正功能
(1)提供影像和探针测量功能;
(2)提供辅助对焦,多种测量和构造方法的功能;
(3)提供扫描功能
应用于自动影像仪
应用于手动影像仪
共同功能:
(1)提供影像和探针测量各种基本几何元素,例如:点、直线、园、圆弧、椭圆、矩形、键槽、平面等。
(2)(2)可输出Word、Excel报表和AutoCAD文件。
(3)具有专业SPC统计功能,可进行有效的品管控制。
(4)软件界面直观,功能操作简单方便。
(5)提供功能强大、操作方便的用户测量程序。
(6)完全支持WIN7系统和19英寸宽屏显示器。
(7)支持双显示器和多种语言界面的切换。
(8)提供简体中文、繁体中文和英文三种语言界面。
