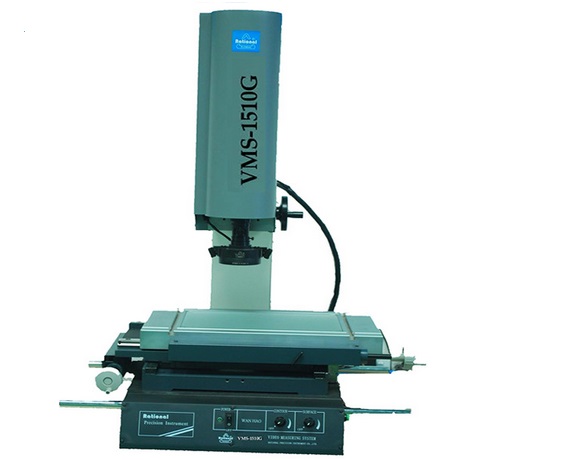

万濠增强型二次元影像仪VMS-4030F

产品用途:该仪器适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用

产品特点:
1.多种形式光源,保证满足多样性测量要求;
2.多种数据处理、显示、输入、输出功能;
3.工件摆正功能非常实用;
4.激光指示器专利技术方便对焦和定位;
5.脚踏开关与软件配合,操作更简便。












影像系列

产品用途:

该仪器适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用

产品特点:
1.多种形式光源,保证满足多样性测量要求;
2.多种数据处理、显示、输入、输出功能;
3.工件摆正功能非常实用;
4.激光指示器专利技术方便对焦和定位;
5.脚踏开关与软件配合,操作更简便。

规格参数:

 仪器型号

VMS-1510F

VMS-2010F

VMS-2515F

VMS-3020F

VMS-4030F



金属台尺寸(mm)

354×228

404×228

450×280

500×330

606×466

玻璃台尺寸(mm)

210×160

260×160

306×196

350×280

450×350

运动行程(mm)

150×100

200×100

250×150

300×200

400×300

仪器重量(kg)

100

110

120

140

240

外型尺寸(长x宽x高)mm

756x540x860

670x660x950

720x950x1020

测量与瞄准系统

摄像机

日本彩色1/2″CCD摄像机

变焦镜头

美国NAVTAR变焦镜头

变焦镜头倍率

0.7~4.5X

物方视场

10.6~1.6mm

视频倍率

30~190X

照明

表面光源与透射光源均用LED,亮度可调

Z轴调焦升降行程

150mm

 X.Y坐标示值误差

≤(3+L/75)μm(L为被测长度单位:mm)

工作距离

92mm

X、Y、Z数显解析度

0.05μm

电源:

180V(AC)~260V(AC) ,50HZ

测量与瞄准系统

VMS-F/Ⅰ简易型(选)

十字线产生器、DC3000/DC5000(二选一)、微型打印机(选购)

VMS-F/Ⅱ标准型

 QIM3008软件、USB302、客户自备电脑

VMS-F/Ⅳ增强型

(选)

 QIM3008软件、M3D-MB软件、MCP简易测头、标准球、USB-303、电脑、

17″显示器





仪器标准配备及选购件

仪器配件

1X镜筒(标准配备)

0.5镜筒(选购)

工作距离(mm)

双焦镜

0.7X~4.5X

0.7X~4.5X

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X(选)

11.8X~4X

22~3.4

5.9X~37X

44~6.8

175

标准配备

23.5X~148X

11.1~1.7

11.8X~74X

22~3.4

92

2X(选)

47X~296X

5.5~0.9

23.5X~148X

11.1~1.7

36

二次元影像仪展厅:

多功能软件:

(二):软件功能介绍

1:几何元素测量

   可以测量十五种几何元素(点,直线,平面,圆,圆弧,椭圆,矩形,键槽,圆环,圆柱,圆锥,球,开曲线,闭曲线和焦面),并且可以测量高度,也可以预置基本几何元素。

  特点:

(1):根据实际测量需求可以选择接触式测量---探针测量,也可以选择非接触式测量---影像测量。

(2):多种测量方法:智能寻边,整体采点,多段采点,鼠标采点,邻近采点,十字线采点,放大采点,对比采点,探针采点;

2:几何元素构造

  强大几何元素构造功能,可以构造二维和三维几何元素;

  特点:

(1):可以构造多种元素:例如点,直线,圆,圆弧,椭圆,矩形,距离,角度,圆环,键槽,平面,圆柱,圆锥和球;

(2):多种构造方法:提取法,相交法,垂直法,平行法,相切法,对称法,镜像法等;

3:坐标系统

能建立机械坐标系和工件坐标系,实现各坐标系的坐标变换,能方便地实现直角坐标系与极坐标系之间的相互转换,能实现各工件坐标系的存储和使用。可以建立二维坐标,也可以建立三维坐标;

4:用户程序

不受限制的用户程序记录、编辑、保存、呼出功能。QMS3D-M用户程序可以记录、编辑所有的用户动作,实现复制测量,大幅提高测量效率。

简易的用户程序教导方式,可复制教导步骤,强大的视觉化编辑功能,方便批量检测。

QMS3D-M使用教导程序方式记录用户程序。用户在第一次测量工件时,系统自动记录工件测量的用户程序,记录的用户程序能被保存到电脑以便再次打开重新运行。

5:辅助对焦

  通过辅助对焦可以完善手动对焦,使得影像质量更好,为提高测量提供保证.



6:图形功能

有完善的图形处理和显示功能(缩放、平移、视窗显示、局部放大、全屏显示),使测量结果更加形象、直观,便于用户操作。

7:标注功能

  能直接在绘图区及影像区的元素图形上标注角度、距离、X方向距离、Y方向距离、圆(弧)半径、圆(弧)直径、弧长,使用户一目了然。

8:误差补偿

软件带有系统误差和镜头中心补偿功能。目前可对坐标定位系统误差和垂直度系统误差进行补偿。对坐标定位系统误差的补偿,有“线性补偿”和“区段补偿”两种方法可供选用。镜头中心补偿是在不同倍率下进行进行镜头中心偏移补偿;

9:公差:

   完善的尺寸公差计算能力。

符合国标的形位公差计算能力,以图表描述直线的直线度,圆、弧的真圆度,平面的平面度。

位置公差计算包含位置度、平行度、垂直度、倾斜度、同心度、同轴度以及对称度。

10:报表功能

测量数据可以导出到默认Excel、自定义Excel、Word、SPC等。

11:探针管理系统

  探针管理系统包括标准器创建,探针校正,探针管理操作以及探针系统管理功能;

12:传感器同步

  传感器同步包括:探针与影像同步以及激光位移器与影像同步;(需另外选购激光测头和探针系统)

13:语言转换

现已准备好的“中文简体”、“中文繁体”与“英文”三种屏幕对话语言已能满足绝大多数用户的需求。
